Кодер   RDS : Технические параметры


 Частота поднесущей 57 кГц
 Девиация ± 2.4 кГц
 Уровень выходного сигнала 500 мВ / 10 кОм
 Вход синхронизации 19 кГц, 1В/ 2кОм
 Вход данных RS232, 9600 бит/с
 Питание 220В, 50Гц, 15ВА
 Поддерживаемые функции PI, PS, PTY, PIN, TA/TP, AF, MS, DI, CT, RT, EON*
 Дополнительная функция динамическая индикация в поле PS
 ОЗУ данных энергонезависимое (подкл. ПК - только для обновления данных)
 Программное обеспечение RDS Manager

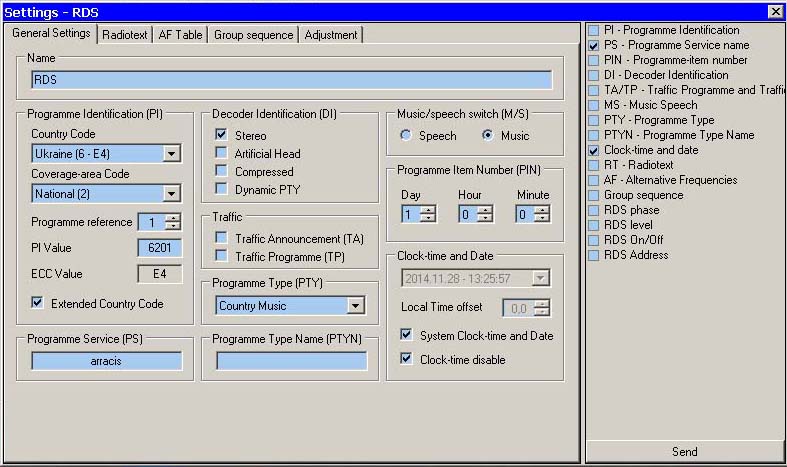

Окно основной программы отправки данных в кодер

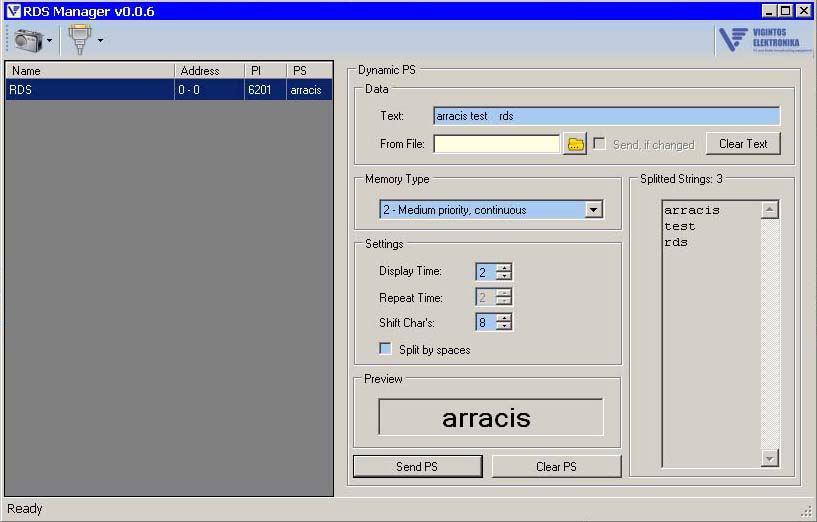

Окно программы динамической индикации


*RDS: основные определения


AF - Alternative Frequencies

Список альтернативных частот станций, передающих одну и ту же программу в пределах одного или нескольких смежных районов. Позволяет приемникам, способным запомнить этот список, сократить время автоматической перестройки на другую частоту. Эта функция полезна для автомобильных и портативных приемников.

CT - Clock Time (and data)

Коды даты и текущего времени по UTC (Coordinated Universal Time). Слушатель не получает эту информацию прямо. Поправка на местное время и дату вносится в самом приемнике. CT используется как временной штамп различными RDS приложениями, поэтому должно быть установлено точно.

DI - Decoder Identification

Индикатор режима передачи звукового сигнала (моно/стерео, с компрессией/без компрессии), а также кода PTY (статический/динамический).

ECC - Extended Country Code

RDS использует свои собственные коды стран. Первые четыре разряда кода PI содержат код страны. Это позволяет выделить только пятнадцать различных кодов, от 1 до F в шестнадцатиричной системе. Поэтому для однозначного определения страны введен дополнительный восьмиразрядный ECC.

EON - Enhanced Other Networks information

Эта функция может использоваться для обновления в памяти приемника информации о других программах, отличных от принимаемой в данный момент. Информация AF, PS, TP,TA, PTY, PIN всех программ может передаваться для совместного использования. Связь с конкретной программой устанавливается по коду PI. Т.о. информация о многих программах может восприниматься приемником как единое целое.

EWS - Emergency Warning System

Функция передачи кодированных аварийных сообщений. Эти сообщения передаются в случае необходимости и могут восприниматься только специальными приемниками.

IH - In House

Функция передачи данных, предназначенных только для самого оператора станции (идентификационные коды передатчиков, сигналы дистанционного управления (для сетей) и оповещения персонала). Принцип кодирования определяет оператор.

M/S - Music/Speech switch

Сигнал, информирующий о том, что передается в данный момент - музыка или речь. Приемник может иметь раздельные регуляторы громкости для музыкального и речевого сигналов, что позволяет слушателю сбалансировать их уровень по своему желанию.

PI - Programme Identification

Это код, содержащий информацию о странах, районах, в которых передается одна и та же программа и идентификационный номер самой программы. Код не предназначен для непосредственной индикации и присваивается каждой радиопрограмме, чтобы отличить ее от всех остальных. Это позволяет приемнику в случае слабого сигнала радиостанции, передающей данную программу, произвести самостоятельный поиск среди альтернативных частот программы с тем же кодом PI и лучшими условиями приема.

PIN - Programme Item Number

Код, позволяющий приемникам и магнитофонам (в которых данная функция предусмотрена) распознать конкретную программу (радиопередачу), заранее выбранную пользователем по расписанию. Формат ввода - время выхода программы в эфир и (для определенности) число месяца.

PS - Programme Service name

Это название программы (максимум восемь символов), которое индицируется на дисплее приемника для информирования слушателя. Эта функция не может использоваться для автоматической настройки приемника и не должна использоваться для динамической индикации.

PTY - Programme TYpe

Это идентификационный номер, передаваемый с каждой отдельной программой (радиопередачей), предназначенный для указания типа (жанра) текущей программы (News, Sport, Educate и т. д.). Выбирается из списка (всего предусмотрено 31 наименование). Данный код может использоваться при автоматической настройке приемника. Кроме того, возможна предустановка приемника (если это предусмотрено его конструкцией) на прием только передач выбранного жанра. Последний, 31-й пункт, зарезервирован для аварийного сигнала, который включит приемник, находящийся в ждущем режиме.

PTYN - Programme TYpe Name

Функция используется для более подробного описания текущего PTY, которое может свободно выбрать сам оператор (например, PTY=4 - Sport и PTYN - Football). PTYN не предназначен для замещения принятых восьмизначных PTY, используемых в режиме поиска. Он только более детально показывает тип выбранной программы, не может использоваться для автоматического поиска и не должен использоваться для передачи динамической информации. Если оператора устраивает стандартный PTY, нет необходимости использовать PTYN.

RP - Radio Paging

Возможность оказания услуг пейджинга с использованием существующей сети УКВ/ДМВ вещания. Т. о. нет необходимости построения сети специальных передатчиков. Подписчики этого вида сервиса имеют специальный карманный приемник с записанным адресным кодом.

RT - Radio Text

Передача текстовых сообщений в построчном режиме, кодированных в соответствии с приложением E стандарта EBU. Предназначена в первую очередь для владельцев стационарных приемников, оборудованных соответствующей функцией.

TA - Traffic Announcement

Управляющий сигнал (вкл./выкл.), показывающий наличие в данный момент в эфире программы с информацией о дорожной обстановке. Сигнал используется приемниками для:
- автоматического переключения из любого режима на прием радиостанции, передающей такую информацию.
- то же с использованием возможностей, предусмотренных EON.

TDC - Transparent Data Channels

32 информационных канала, которые могут быть использованы для передачи различного рода данных.

TMC - Traffic Message Channel

Функция передачи кодированной информации о дорожной обстановке. Способ кодирования отдельно определен стандартами CEN.

TP - Traffic Programme Identification

Индикатор того, что станция, на которую настроен приемник, регулярно передает сводки дорожной обстановки. Флажок TP может быть установлен только на станции, включающей сигнал TA при передаче дорожных сводок. TP учитывается приемником при настройке в режиме автоматического поиска.
