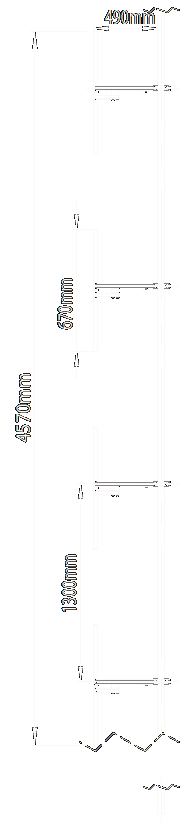

Передающая ТВ антенна BLR-2DBA×4 диапазона МВ

Технические параметры
Коэффициент усиления

8 дБ
Диапазон рабочих частот

174 ... 230 МГц
Поляризация

верт.
КСВ в диапазоне

не хуже 1.3
Максимальная подводимая мощность

2 kW
Входное сопротивление/разъем

50 Ом, 7/8
Состав: вибраторы (4 шт.), делитель мощности

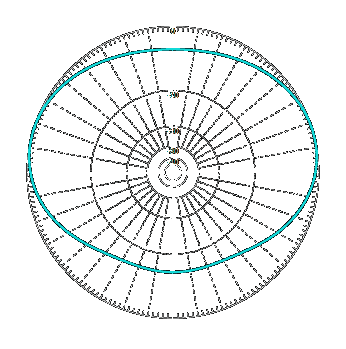

ДН в горизонтальной плоскости

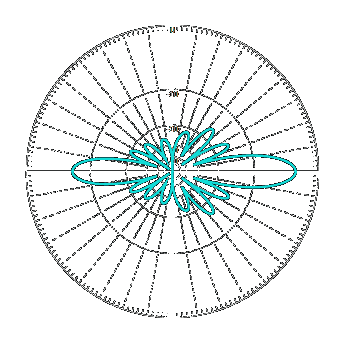

ДН в вертикальной плоскости





Передающая ТВ антенна TV-11 для  диапазона ДМВ

Технические параметры

 Коэффициент усиления

11дБ

 Поляризация

горизонт.

 КСВ

 не хуже 1.15

 Максимальная подводимая   мощность

 2.5 кВт

 Входное сопротивление

 50 Ом

 Высота (в зависимости от канала)

 2.1 ... 3.4 м

 Вес (в зависимости от канала)

 10...20 кг
 Максимальная ветровая нагрузка 200 км/ч

ДН в горизонтальной плоскости (вариант.1)

ДН в горизонтальной плоскости (вариант.2)

Передающая ТВ антенна TVA для  диапазона ДМВ

Технические параметры
 Коэффициент усиления*

5 ... 14 дБ
 Поляризация

горизонт.
 КСВ

не хуже 1.15
 Максимальная подводимая  мощность*

2 ... 10 кВт
 Входное сопротивление

50 Ом
 Размер (одна панель)

1000*455*220 мм
 Вес (одна панель)

12 кг

*ДН и КУ изменяются в зависимости от количества (до 16) и взаимного  расположения панелей

Примеры диаграмм направленности в горизонтальной плоскости

УКВ передающая антенна BLR-2DBA×4

Технические параметры

 Коэффициент усиления*

8 дБ
 Диапазон рабочих частот

65...74 или 87 ... 108 МГц

 Поляризация

вертикальная

 КСВ в диапазоне

 не хуже 1.3

 Максимальная подводимая мощность

 4 кВт

 Входное сопротивление

 50 Ом

 Длина вибратора

 2.2 или 1.5 м

 Вес вибратора

 3.5 кг
 Состав: вибраторы (4 шт.), делитель мощности

*ДН и КУ могут изменяться в зависимости от расположения вибраторов
  Мачта в комплект поставки не входит

ДН в вертикальной плоскости

ДН в горизонтальной плоскости

ДН в горизонтальной плоскости*

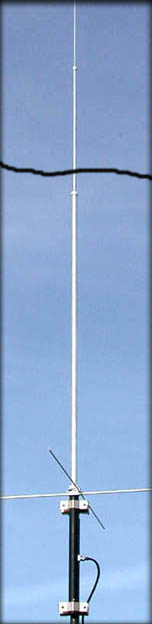

УКВ передающая антенна BLR-7GPA

Технические параметры

 Коэффициент усиления

7 дБ
 Рабочая частота в диапазоне (полоса 1.5 МГц)

65...74 или 87 ... 108 МГц

 Поляризация

вертикальная

 КСВ

 не хуже 1.2

 Максимальная подводимая мощность

 3 кВт

 Входное сопротивление

 50 Ом
 Высота (зависит от частоты) 7.3 м макс.
 Вес 10 кг макс.
 Максимальная ветровая нагрузка 150 км/ч

ДН в горизонтальной плоскости

ДН в вертикальной плоскости

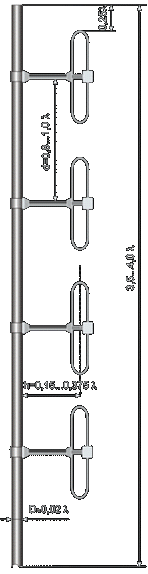

УКВ передающая антенна ЛАР-4

Технические параметры

 Коэффициент усиления*

8 дБ
 Рабочая частота в диапазоне

65...74 или 87 ... 108 МГц

 Поляризация

вертикальная

 КСВ

 не хуже 1.25

 Максимальная подводимая мощность

 2 кВт

 Входное сопротивление

 50(75) Ом

 Длина вибратора

 L / 2
 Состав: вибраторы (4 шт.), делители мощности (3 шт.)

*ДН и КУ могут изменяться в зависимости от расположения вибраторов
  Мачта в комплект поставки не входит

ДН в горизонтальной плоскости*



ДН в вертикальной плоскости

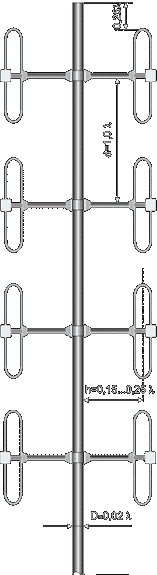

УКВ передающая антенна ЛАР-8

Технические параметры

 Коэффициент усиления

8.7 дБ (h=0.15L) или 10.5 дБ (h=0.25L)
 Рабочая частота в диапазоне

65...74 или 87 ... 108 МГц

 Поляризация

вертикальная

 КСВ

 не хуже 1.25

 Максимальная подводимая мощность

 4 кВт

 Входное сопротивление

 50(75) Ом

 Длина вибратора

 L / 2
 Состав: вибраторы (8 шт.), делители мощности

ДН в горизонтальной плоскости*



ДН в вертикальной плоскости

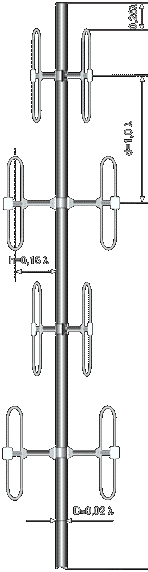

УКВ передающая антенна ЛАР-8А

Технические параметры

 Коэффициент усиления

6.6 дБ
 Рабочая частота в диапазоне

65...74 или 87.5 ... 108 МГц

 Поляризация

вертикальная

 КСВ

 не хуже 1.25

 Максимальная подводимая мощность

 4 кВт

 Входное сопротивление

 50(75) Ом

 Длина вибратора

 L / 2
 Состав: вибраторы (8 шт.), делители мощности, мачта 10м

ДН в горизонтальной плоскости



ДН в вертикальной плоскости

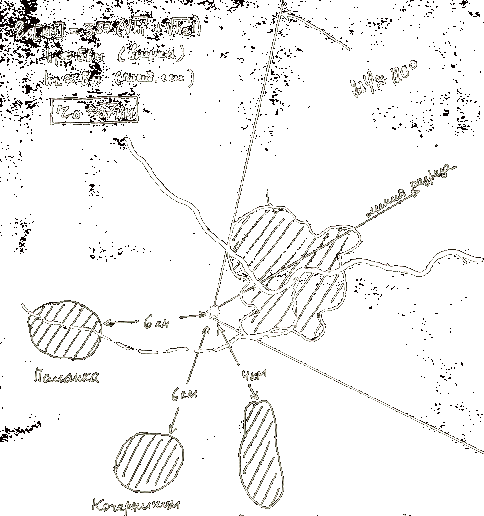

Построение плана местности при расчете параметров антенны
