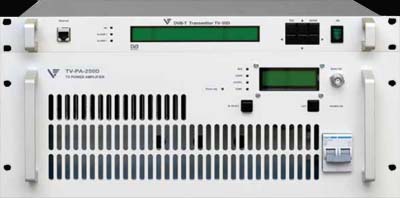

Телевизионные передатчики TV-50D, 100D, 250D, 500D: технические характеристики |
|
|
|
|
Параметры |
Значение |
|
Входной/выходной сигнал |
|
Рабочий диапазон частот |
МВ (III), ДМВ (IV-V) |
ТВ стандарт |
DVB-T/T2/ |
Выходная мощность ВЧ (после фильтра) |
50 / 100 / 250 / 500 Wrms соотв. |
| Сопротивление нагрузки | 50 Ом |
| Уровень побочных излучений и гармоник, не хуже | - 40дБ |
| Вход сигнала: два ASI | 75 Ом |
| Входной сигнал: мультиплексированный транспортный поток MPEG-4 | |
| Уровень модул. ошибок (MER), не хуже | 35 дБ |
| Линейная предкоррекция | 21 точка |
| Нелинейная предкоррекция (усиление и фаза) | 256 точек |
|
Модуляция (установки) |
|
| Количество несущих | 1K, 2К, 8К, 16К, 32K |
| Уровень коррекции ошибок (FEC) | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 |
| Защитный интервал | 1/4, 1/8, 1/16, 1/32, 1/128 |
| Тип модуляции несущих | QPSK, 16QAM, 64QAM, 256QAM |
| Полоса частот | 6, 7, 8 МГц |
| Сеть вещания | MFN, SFN |
|
Синхронизация |
|
| Вход внешнего опорного генератора | 10 МГц, -5...+10dBm, 50Ом |
| Вход опорного сигнала 1PPS одночастотной сети | TTL (0 - 5 В) |
| Встроенный GPS приемник | 1575 МГц |
|
Общее |
|
| Напряжение питания / потребляемая мощность | |
| для TV-50D, TV-150D | 220 В, 400/750 ВА соотв. |
| для TV-300D, TV-600D | 220 В, 380 В (3 фазы) |
| Контроль и управление | с передней панели или по RS485 |
| Дистанционное управление (в т.ч. предкоррекция) | Ethernet |
| Габариты (высота) / стойка 19" | 2U, 1U + 2U, 1U + 4U соотв. |
|
|
